光伏發電走進尋常百姓家，百姓成為電老板，投資電站有收益，發電國家有補貼，躺在家里太陽替你來賺錢！

電表，也叫“電能表”或“電度表”，是最終核算光伏收益的儀表，由當?shù)毓╇娋痔峁┖桶惭b，各地區供電局提供的電表和安裝方式也略有差異。

一、電表介紹

按照工作原理可分為機械式、電子式；按照接入相數可分為單相表、三相三線表、三線四線表；按照計量方向可分為單向計量表、雙向計量表；

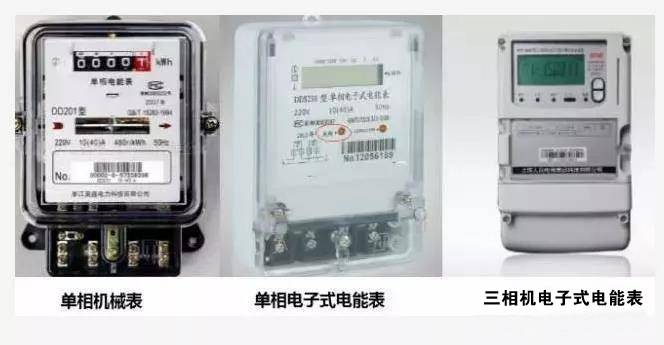

圖1：常見電能表

電度表型號用字母和數字的排列表示“類別代號+組別代號+設計序號+派生號” 。例如DTS1032型表示三線四線電子式電表。

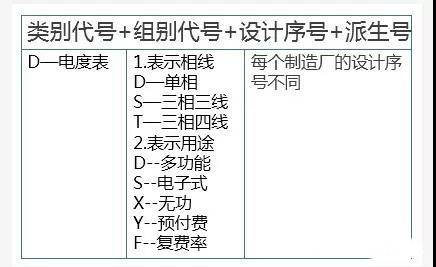

圖2：電表的型號含義

二、兩種不同上網模式介紹

1、“全額上網”模式。全額上網需要一個單向計量的電表，如下圖所示。

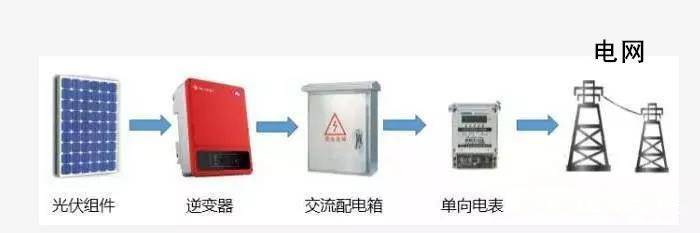

圖3 全額上網模式

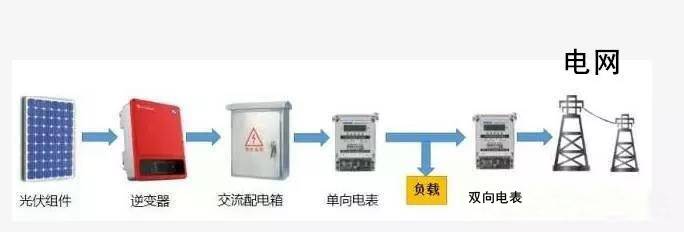

2、“自發自用，余電上網”模式。該模式下需要一個單向計量的電表，還需要把進戶電表換成雙向計量的電表，如下圖所示。

圖4 自發自用，余電上網模式

三、低壓計量方式

1、全額上網模式

全額上網即光伏所發的電全部賣給電網;僅需要新增一個單向表即可。

全額上網收益按照不同地區標桿上網電價(一類0.65，二類0.75，三類0.85)乘以電表讀數發放。

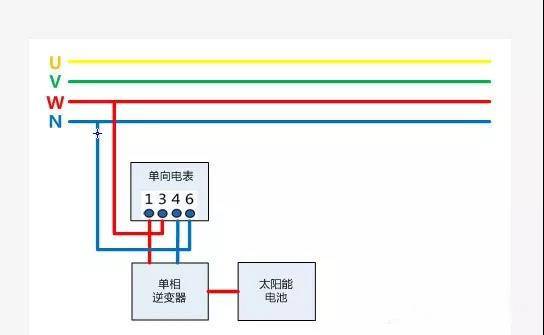

圖5:全額上網電表接入方式(220V)

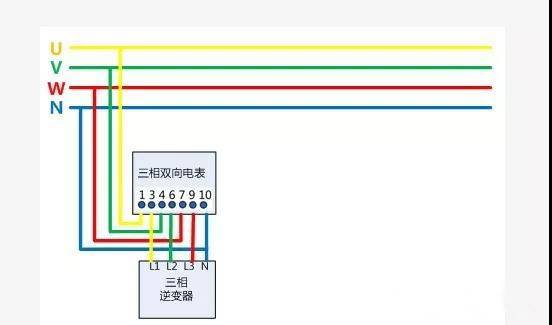

圖6：全額上網電表接入方式(380V)

2、自發自用，余電上網模式

自發自用，余電上網 模式是逆變器發的電先供自己使用，多余的電再賣給電網;需要按照一個單相表(度電表)，還需要把進戶表改成雙向電表。

余電上網的收益一般按照：度電補貼(0.42元)*單向電表讀數+當?shù)孛摿蛎弘妰r*雙向電表反向讀數+【讀數單向電表-讀數雙向電表反向】*當?shù)鼐用裼秒姟?

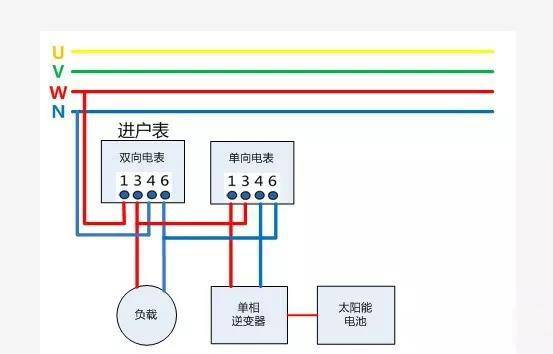

圖7：余電上網電表接入方式(光伏220V,負載220V)

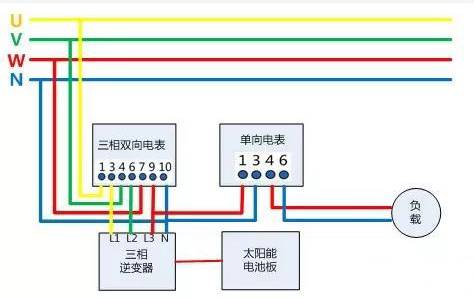

圖8：余電上網電表接入方式(光伏380V,負載220V)

四、高壓計量方式

1、什么叫高供高計、高供低計?

高供高計是指高壓供電同時在高壓裝置PT(電壓互感器),CT(電流互感器)進行計量，計量的電流、電壓采樣在高壓側，一般需要高壓開關柜。

高供低計是指高壓供電，在低壓側裝置CT進行計量。 t:normal'>+【讀數單向電表-讀數雙向電表反向】*當?shù)鼐用裼秒姟?

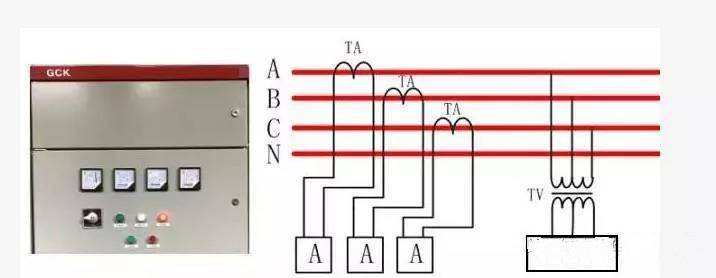

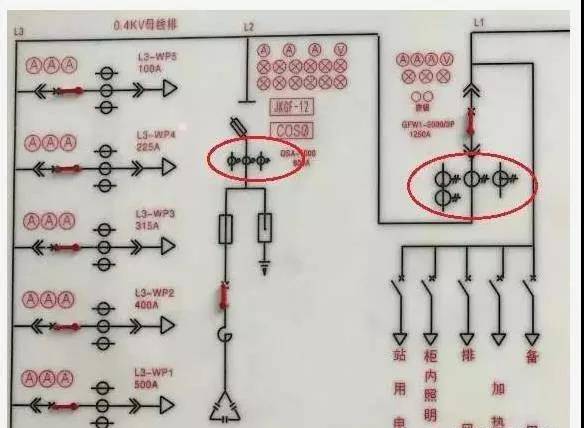

圖9 高壓計量方式

2、注意事項

高供高計一般使用三相三線電表計量，高供低計使用三相四線電表計量 。

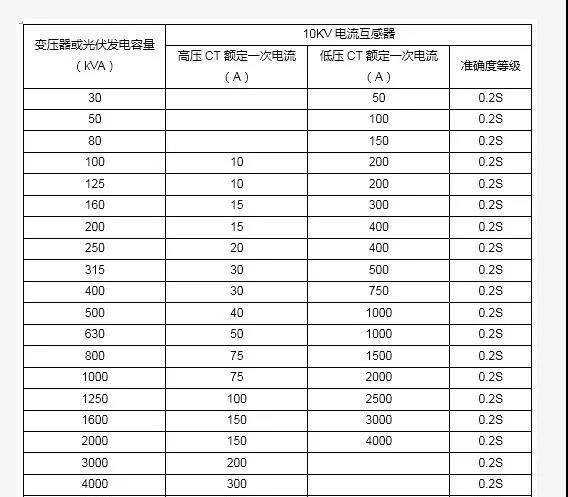

高壓計量電流互感器的一次額定電流，應按總配變?nèi)萘?、光伏發電接入容量確定。計量電流互感器配置參考如下表 。

圖10：計量電流互感器配置參考表

高供高計的計量系統一般要安裝高壓計量柜，其系統低壓柜還需裝計量柜。因?yàn)楦吖└哂?jì)不能滿足電價分類的要求。譬如有幾種不同電價的用電(比如工廠里的工業用電和宿舍照明用電)，需要在低壓側做了個分計量，將不同類別的負荷分別裝表。

圖11：分別裝表計量

CT倍率與實際負荷匹配問題，在晝夜負荷波動較大，用電負荷不均衡或者季節性負荷;若CT倍率選擇過大，導致負荷較少時，計量表停走或失真; CT倍率過小，易導致燒毀CT。

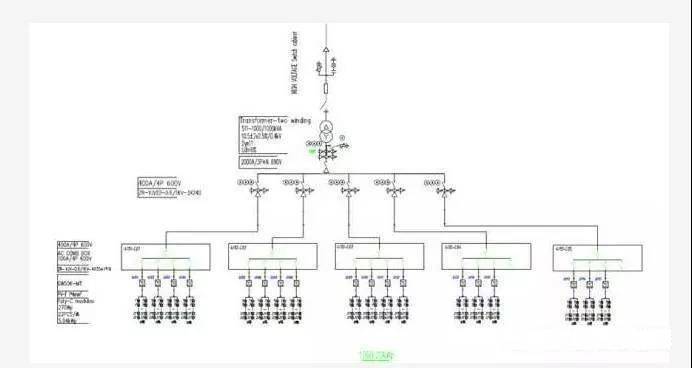

圖12 高壓計量設計方案(1MW項目)

五、誤差分析

電表的發電量為什么一般比逆變器或者監控上顯示的要少?

哪怕是靠近的電站，也會因?yàn)槲蓓數膬A角不同、可能存在的陰影遮擋(周圍高大樹木、建筑;飄落下來的樹葉、鳥糞或灰塵等)、逆變器規格一樣但是組件規格數量不一樣、工人施工工藝(線纜長度規格、端子壓接)、并網點電壓和距離、電表本身存在的誤差等情況存在，導致最后發電量有偏差。所有一定要先確認誤差是不是在一個合理的區間里。

對于存在較大誤差的發電量，一定要找出問題，因?yàn)檫@些問題正在影響著您的光伏電站的安全和收益！
