俗話說得好：什么樣的鍋配什么樣的蓋。如今屋頂安裝光伏已經不是什么神奇的事了，那么是不是所有的屋頂安裝的光伏都是一樣的?答案肯定是否定啦，用戶屋頂構造不同，安裝面積的不同，光伏系統設計安裝也會隨之不同。本文就介紹一下幾種常規屋頂?shù)墓夥惭b。

  判斷屋頂建設條件

  1.利用面積：首先判斷屋頂有多少可利用面積，因為可利用面積直接決定了光伏系統的裝機容量。其次屋頂?shù)某?，屋頂最好是朝南，因為我們在北半球，朝南的時候發電量是最高的，接受太陽輻射最理想。也可以向東或者向西稍微偏一點，一般在幾度之內或者是10度左右，可以控制在發電量損失在1%以內也可以接受。

  2.遮擋：遮擋對太陽能發電系統影響非常關鍵，遮擋包括建筑物的遮擋，還有建筑物周圍有沒有高大的樹木對采光造成影響

  3.防水：判斷屋頂?shù)姆浪畻l件是看屋頂有沒有非常良好的防水層，光如果建筑物沒有很好的防水系統，生命周期之內可能會滿足不了屋頂?shù)氖褂霉δ堋?/span>

  4.版型、防腐是對屋面的基本要求：對金屬屋面的類型能不能安裝要首先進行判斷，防腐是要注意金屬屋面的防腐漆防腐效果。

  5.承重，光伏系統要建在屋頂上，如果屋頂?shù)某休d能力滿足不了光伏建設的話，這個項目就是不成立。

  光伏系統自身的安全和建筑安全，里面包括了防火、防雷和檢修通道，要做到所有的接觸點要有效的防護。防雷要和建筑防雷形成一體，檢修通道是為了維修的時候安全，必須要預留好。

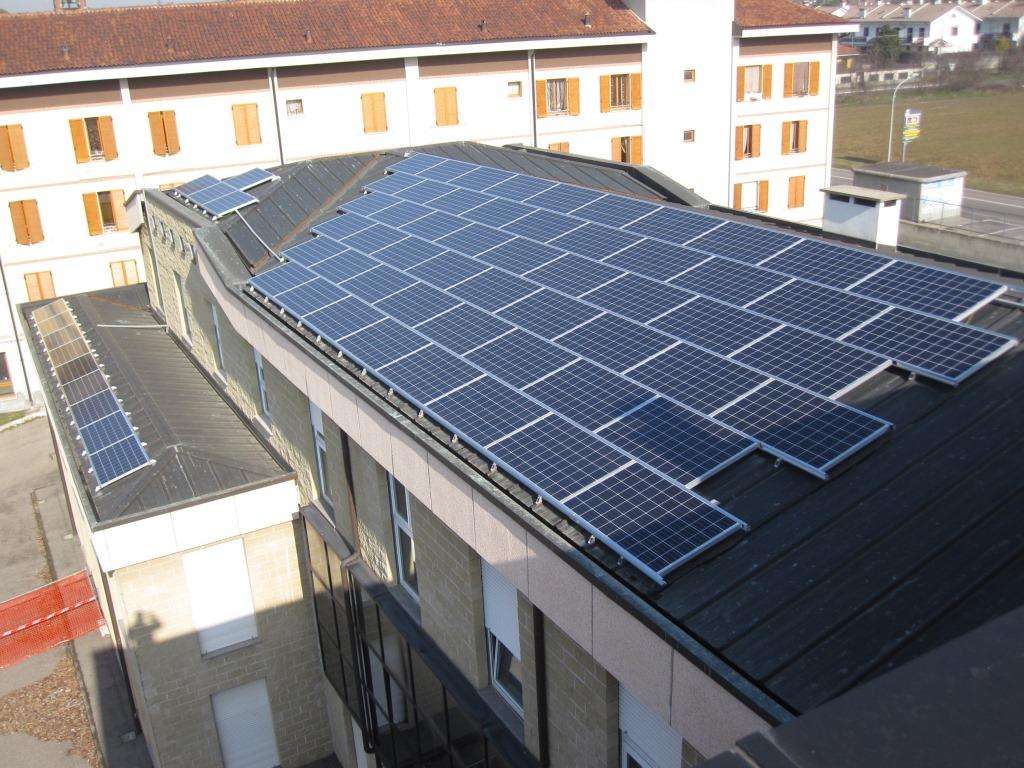

  坡屋頂光伏安裝系統

  1、坡屋頂上的屋面瓦作為屋頂?shù)难b飾材料，電池板是掛在屋面上的?

  結構選型的時候，對于安裝方式有兩個特點：1、光伏組件主要采用順坡架空安裝方式。光伏陣列相對于屋頂平行鋪設，支架采用鋼制預埋件點陣式固定橫梁;

  2、順坡支架安裝的光伏組件與屋面之間的垂直距離滿足安裝和通風散熱間隙的要求(架空距離一般為150~200mm)。

  支架安裝方式要注意掛瓦條和順水條連接到固定瓦上。第二是臥瓦形式，因為陶瓦下面是通過混凝土粘貼在瓦片上，沒有順水條，只能通過混凝土。油氈瓦的屋頂作為一種新材料，逐漸被更多的應用，因為油氈瓦重新取下來再恢復，控制不好就會漏水。所以，采用的方式是連接固定點的地方可以加大連接位置，油氈瓦有一定厚度，這樣就形成了一定的空間，固定前和固定后要用密封膠把它填充好，避免會出現漏水的隱患。

  平屋頂光伏系統安裝

  平屋頂?shù)慕Y(jié)構選型可根據屋頂完成面的實際做法，選擇相應的支架系統。支架系統一般由立柱、基 礎

、斜梁與橫梁四部分構成。電池組件通過緊固件與橫梁實現連接。(重量： 0.35~0.50kN/㎡)

  安裝傾角：以當?shù)啬臧l(fā)電總量最大值所對應的傾角作為支架的安裝傾角(理論計算值);

  常見房屋結構形式：現澆混凝土框架及樓板、鋼結構+現澆混凝土樓板、磚混結構+預制樓板;

  常見屋頂完成面：防水卷材、水泥砂漿保護層、瓷磚。

  平屋頂?shù)陌惭b方式支架是U型鋼材，是很薄的薄壁型材或者是鋁合金型材。這兩種選材，鋼型材成本較低，強度高，結構穩定，自重大，鋁合金型材成本高，輕。兩種造價相比，鋼型材比鋁型材低0.2元/瓦左右。

  彩鋼屋頂光伏系統安裝

  彩鋼瓦一般是家庭工廠或者是大型工業廠房使用。它的安裝方式和坡屋頂?shù)膮^(qū)別就在于支座的安裝方式不一樣。彩鋼屋頂是彩鋼版上面有個夾具，夾在上面做支撐。它的作用是安裝角度是順著屋頂坡度安裝，如果在屋頂?shù)慕Y(jié)構承載力可以滿足的情況下，可以把傾角翹起來，加大安裝角度。常見的屋面板系統立邊咬合、直立鎖邊系統、壓型鋼板系統(單板或夾芯)。

  彩鋼瓦屋面電站設計方案中有幾個重要的注意事項：

  1、明確光伏組件的形式及鋪設方式，清楚原有建筑物的屋面形式。

  2、清楚原有建筑物的結構形式并對主要結構受力構件進行核算。

  3、根據原有建筑物的屋面形式、結構形式、光伏陣列的布置形式、光伏組件本身的形式、結構核算結果及可能的施工措施等多項條件，給出各種可行的支架布置方案，確定最優的布置方式。

  4、屋面光伏項目有其施工上的特殊性，綜合考慮現場施工條件，選擇合適的施工工藝，并給出施工中的注意事項、施工保護劑安全施工措施等。
